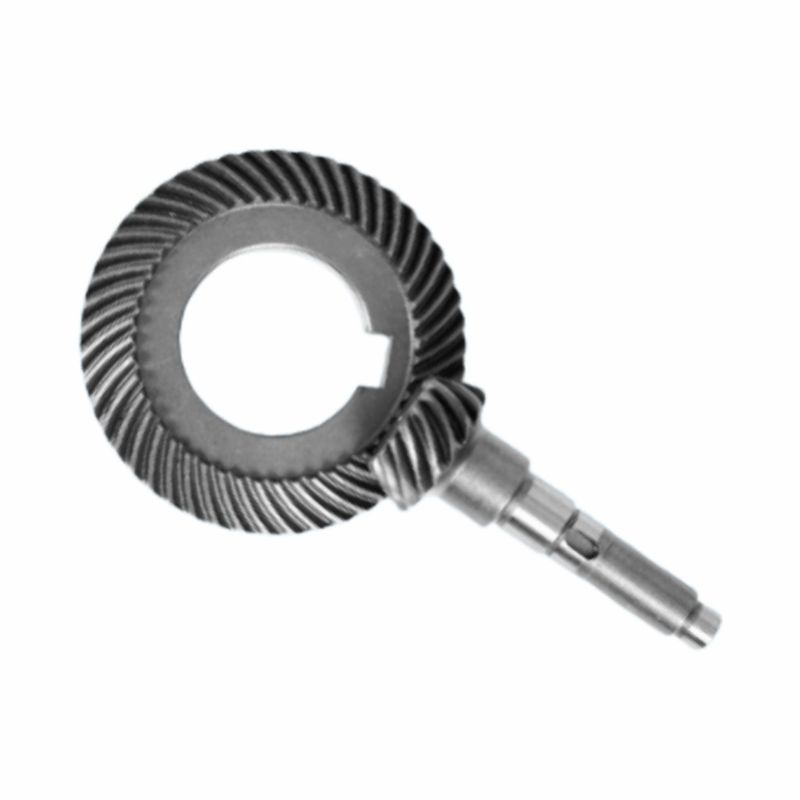

Hypoid Angle Gear Kit 80 derajat keterlibatan untuk Micro Reducer

Hypoid Angle Gear Kit 80 derajat keterlibatan untuk Micro Reducer

1Prinsip teknis dan karakteristik struktural
1 Desain sudut persimpangan poros non-standar

• 80° Sudut poros:Berbeda dengan transmisi vertikal 90° dari gigi hypoid tradisional, sumbu input dan output gigi ini diatur pada sudut 80°,yang cocok untuk skenario di mana ruang terbatas atau transmisi non-ortogonal diperlukan.
• Penggeseran sumbu:Titik mesh gigi hypoid tidak pada sumbu, tetapi desain offset mengoptimalkan distribusi tegangan kontak permukaan gigi untuk meningkatkan kapasitas bantalan.

2 Proses penggilingan mesin dan karakteristik material

• Pengolahan permukaan gigi keras:Proses karburasi dan pemadam diadopsi, kekerasan permukaan gigi mencapai 56-62HRC, dan setelah penggilingan presisi tinggi, kekasaran permukaan gigi Ra≤0,8μm,dan tingkat akurasi dapat mencapai ISO 10 atau lebih tinggi, yang secara signifikan mengurangi keausan dan suara.
• Teknologi pengendap terus menerus:Menggunakan mesin pemesinan gigi bevel spiral CNC penuh, pemotongan indeksasi terus menerus melalui kepala pemotong dua lapisan, menghindari kehilangan akurasi pembagian gigi intermiten tradisional,dan mendukung pengaturan parameter independen permukaan cekung dan cembung.

3 Desain miniatur

• Desain kompak:Diameter kecil 38 mm tersedia dan beratnya ringan, membuatnya cocok untuk integrasi dalam peralatan presisi.
• Konfigurasi poros berongga:Beberapa model menggunakan poros output berongga untuk pemasangan langsung kopling atau sekrup timbal, menyederhanakan desain mekanis.

2. Keuntungan kinerja

Rasio pengurangan tinggi dan efisiensi tinggi

• Rasio transmisi satu tahap hingga 300:1:Dibandingkan dengan pengurangan gir cacing (efisiensi hanya 60%-70%), gigi hypoid memiliki efisiensi lebih dari 90% dan tidak memiliki penguncian otomatis,yang cocok untuk skenario yang membutuhkan transmisi bidirectional.
• Operasi low-noise:Metode mesh gigi heliks mengurangi dampak, dan dengan proses penggilingan gigi, kebisingan dapat dikendalikan di bawah 60dB, yang lebih baik daripada gigi bevel biasa.

2 Kapasitas beban tinggi dan umur panjang

• Meningkatkan kekuatan kontak:Setelah karburasi dan pemadam, lapisan keras 0,3-0,5 mm terbentuk di permukaan gigi,dan tegangan kontak dapat ditingkatkan lebih dari 30% dalam kombinasi dengan desain zona kontak permukaan gigi yang dioptimalkan.
• Ketahanan kejut:Cocok untuk kondisi start-stop atau fluktuasi beban yang sering.

3 Kemampuan beradaptasi secara spasial

• Instalasi fleksibel:Ini mendukung instalasi flange, instalasi kaki dan metode lainnya, dan poros output dapat disesuaikan untuk beradaptasi dengan struktur mekanis yang kompleks.
• Optimasi jarak offset:Dengan menyesuaikan pergeseran poros, kekuatan roda kecil dapat diseimbangkan dengan efisiensi transmisi.

3. Skenario aplikasi khas
1 Otomatisasi industri

• Gabungan robot kolaboratif:Misalnya, sendi pergelangan tangan robot dengan dua lengan menggunakan gigi hypoid 80 ° untuk mencapai transmisi kepadatan torsi tinggi sambil mengurangi volume sendi.
• Tahap posisi presisi:Mekanisme penanganan wafer dalam peralatan semikonduktor yang memastikan akurasi penentuan posisi (kesalahan repeatability ≤± 1 arc minute) dengan memanfaatkan rasio reduksi yang tinggi dan karakteristik backlash yang rendah.

2 Mesin medis dan makanan

• Penggerak instrumen bedah:Sendi berputar, seperti endoskop, membutuhkan kebisingan rendah, umur panjang, dan bahan yang sesuai dengan FDA.
• Peralatan kemasan makanan:mekanisme pengindeksan mesin pengisi kecepatan tinggi perlu menahan dampak start-stop yang sering, dan karakteristik tahan aus dari gigi hypoid dapat memperpanjang interval perawatan.

3 Aerospace & Militer

• Sistem kontrol penerbangan UAV:Reduktor mikro digunakan untuk kontrol servo, dan sudut perpotongan sumbu 80 ° mengoptimalkan tata letak ruang internal badan pesawat.
• Perangkat Panduan Rudal:Pada suhu ekstrim (-50°C sampai 125°C) dan lingkungan getaran, gigi mati karburasi lebih dapat diandalkan daripada gigi cacing tradisional.

4Saran pemeliharaan dan pemilihan

• Persyaratan pelumasan:Minyak pelumas perlu diganti setelah 300 jam operasi pertama, dan tingkat minyak harus diperiksa setiap 3000 jam atau setengah tahun
• Untuk menghindari pencampuran minyak mineral dengan minyak sintetis.
• Pemeriksaan segel minyak:Pastikan bahwa segel minyak direndam dalam minyak selama penyimpanan jangka panjang untuk mencegah lip mengeras; Jika kebocoran minyak ditemukan selama operasi, segel minyak harus diganti tepat waktu.

Selamat datang untuk disesuaikan---Penyesuaian non-standar dari Dingsco Gears

1.Transformasi prestasi ilmiah dan teknologi:We makes full use of the scientific and technological achievements and equipment of the Gear Research Institute of Central South University to transform theoretical knowledge into practical productivity and improve the technical content of products.

2Layanan yang disesuaikan: Kami menyediakan layanan khusus non-standar, yang dapat mewujudkan berbagai layanan seperti desain gigi, perhitungan kekuatan, analisis kontak, perhitungan alat, pembalikan kesalahan profil gigi,dll. untuk memenuhi kebutuhan pribadi pelanggan.

3Kekuatan tim: Tim kami memiliki pengalaman yang kaya dalam industri gear, pembagian kerja yang jelas dan kerja tim, dan bersama-sama mempromosikan perusahaan kami untuk menjadi pelopor di industri ini.
