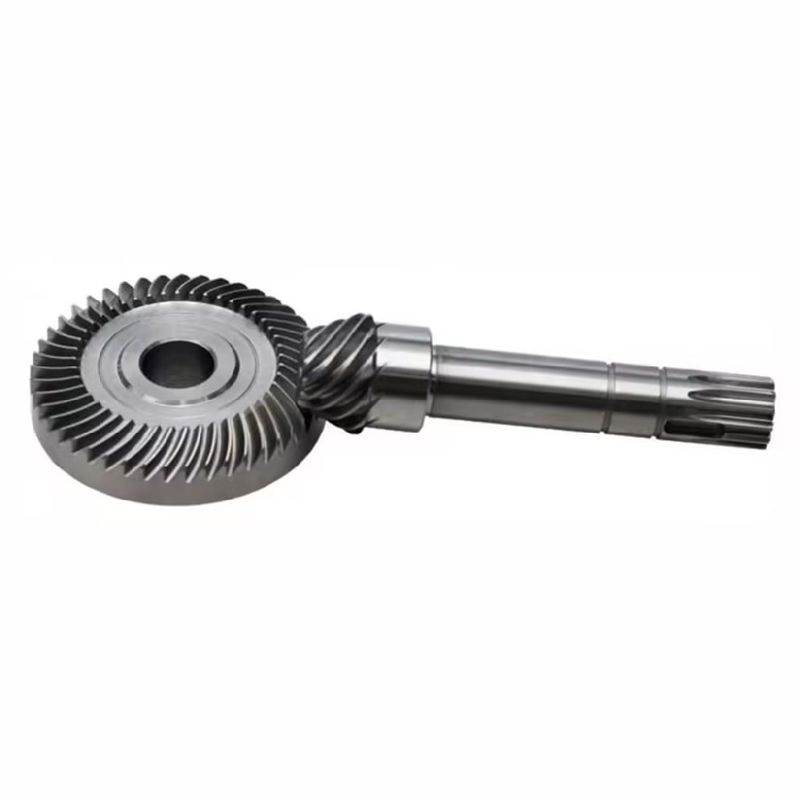

Umum Hypoid Gear Helical Bevel Pinion Gear Shaft 90 derajat Bias Sudut Kanan

Gear Hypoid Umum Helical Bevel Pinion Gear Dengan Bias Sudut Kanan 90 derajat

Gir Hypoid adalah jenis gigi bevel spiral yang memiliki poros offset dan poros yang tidak bersilang.Mereka umumnya digunakan dalam berbagai aplikasi di mana transmisi torsi tinggi dan desain kompak diperlukan.

• Dalam hal rasio pengurangan: Gir hypoid umum umumnya memiliki rasio pengurangan moderat, biasanya berkisar dari 3: 1 hingga 10:1Gear ini dirancang untuk memberikan penurunan kecepatan yang moderat dan peningkatan torsi yang sesuai.
• Dalam hal fokus aplikasi: Gear hypoid umum umumnya digunakan dalam berbagai aplikasi di mana pengurangan kecepatan sedang dan peningkatan torsi diperlukan.Mereka ditemukan dalam diferensial mobil, alat listrik, dan mesin lain yang membutuhkan keseimbangan antara kecepatan dan torsi.

Gir Hypoid adalah kasus khusus dari gigi bevel spiral. Fitur khusus adalah bahwa sumbu dua roda tegak lurus tetapi tidak bersilang, dan ada jarak offset tertentu,yang secara teknis disebut offset.

Karakteristik gigi hypoid:

• Perubahan sudut torsi yang dikirimkan
• Mampu menahan beban yang lebih besar
• Transmisi lebih stabil dan kebisingan rendah
• Offset yang dapat disesuaikan

Keuntungan transmisi gigi hypoid:

1. sumbu roda kecil tergeser, yang meningkatkan sudut helix roda kecil, sehingga peningkatan signifikan dalam diameter roda kecil,sehingga meningkatkan kekuatan dan kekakuan roda kecil; dan mencapai rasio transmisi yang lebih besar daripada gigi spiral bevel dalam kondisi yang sama.
2. Ada geser relatif di sepanjang arah panjang gigi dan arah ketinggian gigi, sehingga permukaan gigi dikenakan secara merata.meningkatkan permukaan gigi dan mengurangi kebisingan.
3. Penggeseran sumbu memungkinkan kebebasan yang lebih besar dalam pengaturan transmisi di ruang.
4. Porosnya terbelah dan dapat disilangkan, dan kedua roda dapat didukung oleh straddle yang stabil.
5. Sudut spiral roda kecil meningkat, kekuatan meningkat secara signifikan, dan dapat beradaptasi dengan rasio transmisi yang lebih besar.
6. Kondisi pelumasan yang baik dan efisiensi transmisi yang tinggi.

Kelemahan dibandingkan dengan jenis penggerak poros bertahap lainnya:

1. Perhitungan dan desain jauh lebih rumit daripada pasangan gigi lainnya.
2. Dibandingkan dengan roda gigi spiral orthogonal umum, perhitungan penyesuaian gigi lebih rumit, dan pencocokan area kontak juga sulit.
3. Kondisi pelumasan tinggi dan pelumasan gigi hypoid khusus diperlukan.
