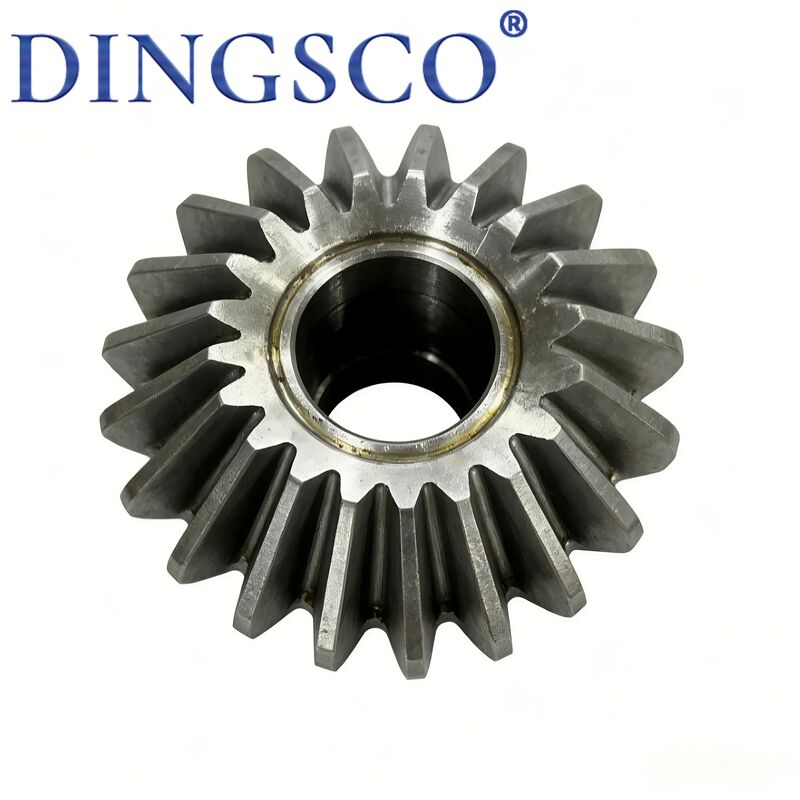

OEM Kualitas Tinggi Mesin CNC Server Enclosure Bevel Gear Spiral Bevel Gear

Enklosur Server Pemesinan CNC Berkualitas OEM Roda Gigi Miring Roda Gigi Miring Spiral

Roda gigi miring lurus juga disebut roda gigi miter lurus, jejak gigi sejajar dengan garis pembangkit kerucut pitch, selalu diterapkan dalam set pasangan. Ini mentransmisikan torsi & daya putar antara poros yang bersilangan (standar 90°, kustom 0~180° opsional). Bahan baku utama: baja 45#, 40Cr, 20CrMnTi, 42CrMo, tiga pilihan perlakuan panas: dinormalisasi untuk ekonomi, pengerasan induksi untuk beban sedang, pengerasan karburisasi untuk beban berat; tingkat presisi ISO6~9 / JIS4~7, desain berdasarkan modul ujung besar. Banyak digunakan untuk peredam, mesin pertanian, mesin pengemas, mesin perkakas, mesin konstruksi, diferensial mobil dan unit kemudi otomatisasi, cocok untuk kecepatan rendah/sedang dengan kecepatan linier ≤5m/s, menampilkan struktur sederhana, pemesinan mudah & hemat biaya.

Fitur Produk

• Kemudi daya 90°: Mewujudkan transmisi daya vertikal dengan mudah, tidak tersedia untuk roda gigi silinder spur.
• Profil gigi lurus: Sudut spiral nol, perhitungan mudah, produksi massal oleh perencana / hobber roda gigi miring standar.
• Dorongan aksial stabil: Gaya aksial tidak berubah dengan arah rotasi, konfigurasi bantalan sederhana & toleransi perakitan lebih tinggi.
• Desain kekerasan ganda: Gigi yang dikeraskan HRC52~62 untuk ketahanan aus, inti yang ditempa HRC25~38 untuk anti-patah.
• Opsi multi lubang: Lubang polos, lubang alur pasak, lubang berulir sekrup set dengan toleransi standar H7.
• Toleransi perakitan tinggi: Tidak sensitif terhadap ketidaksejajaran poros kecil, tidak ada macet atau keausan eksentrik dari kesalahan pemasangan kecil.
• Biaya kompetitif: Biaya 30% lebih rendah & waktu tunggu lebih pendek vs roda gigi miring spiral untuk produksi massal.
• Lapisan anti-karat kustom: Penghitaman, fosfat, galvanisasi, minyak anti-karat untuk lingkungan berdebu & lembab.

 Tabel Parameter Teknis

Aplikasi Utama

• Peredam sudut siku: gearbox kemudi & unit reduksi 90°.
• Mesin pertanian: Pemanen, penanam, set kemudi pencampur pakan.
• Otomatisasi ringan: Pengemas, pelabel, konveyor, penggerak sudut siku elevator.
• Mesin perkakas: Kotak umpan mesin bubut, penggerak spindel bor, komponen kepala pembagi kecil.
• Konstruksi & otomotif: Diferensial truk ringan, slewing ekskavator mini, rakitan kemudi derek truk.
• Peralatan kecil: Alat listrik, mesin kebugaran, aktuator katup, suku cadang pemangkas taman.
• Penggantian luar negeri: Suku cadang pengganti untuk roda gigi standar KHK/MISUMI, suku cadang layanan purna jual.

Keunggulan Produk

• Kemudi fleksibel: Solusi berbiaya rendah untuk belokan daya poros bersilangan, tata letak ringkas menghemat ruang pemasangan.
• Manufaktur mudah: Diproses oleh perencana / hobber miring standar tanpa mesin roda gigi spiral khusus, pengiriman cepat.
• Perakitan nyaman: Toleransi tinggi untuk pergeseran poros kecil, pengaturan lapangan mudah tanpa perlengkapan presisi.
• Hemat biaya: Harga 55%~70% dari roda gigi miring spiral yang setara, penurunan biaya yang jelas untuk pesanan massal.
• Pertukaran universal: Dimensi cocok dengan MISUMI/KHK untuk penggantian langsung suku cadang impor.
• Perawatan rendah: Pelumasan gemuk sederhana, ganti set pasangan hanya sekali gagal.

Proses Produksi

• Inspeksi bahan baku: Uji spektrum & deteksi cacat untuk menolak blank baja yang cacat.
• Pemotongan & pembubutan kasar: Pemotongan batang, pembubutan kasar CNC untuk kerucut, lubang & permukaan referensi.
• Pemotongan roda gigi: Perencana miring lurus / mesin hobbing miring CNC untuk pembentukan gigi.
• Chamfer & deburr: Ujung gigi & deburr lubang untuk menghilangkan kebisingan abnormal & goresan poros.
• Penempaan keseluruhan: Penempaan massal untuk 45#/40Cr untuk meningkatkan ketangguhan substrat terhadap patah.
• Pengerasan gigi: Pengerasan induksi untuk beban sedang; karburisasi untuk suku cadang 20CrMnTi beban berat.
• Penggilingan presisi: Penggilingan roda gigi presisi tinggi untuk memenuhi toleransi backlash & profil gigi ISO6~7.
• Pemrosesan lubang: Broaching alur pasak, pemesinan lubang berulir, honing lubang hingga toleransi H7.
• Lapisan anti-korosi: Penghitaman/fosfat/galvanisasi + gemuk pengawet.
• Uji coba berpasangan: Pengguliran uji pasangan, pola kontak & inspeksi kehalusan sebelum QC akhir & pengemasan.

Mengapa Memilih Kami?

• Penggilingan CNC 7-sumbu: Kami mengadopsi mesin penggilingan CNC 7-sumbu presisi tinggi, menjaga toleransi seketat ±5μm, memastikan roda gigi berjalan dengan tenang, lancar, dan dengan daya tahan yang luar biasa.
• Keahlian teknis yang kuat: Tim R&D inti kami mencakup profesional doktoral dan master yang berspesialisasi dalam teknologi roda gigi miring spiral, memberikan dukungan teknis yang kuat untuk proyek-proyek kompleks.
• Pengujian ketat & presisi tinggi: Semua roda gigi menjalani inspeksi 100% dengan sistem metrologi Gleason. Kami dapat mencapai akurasi kelas DIN 6 dengan kontrol ketat atas profil gigi dan kesalahan arah, menjaga kualitas kami pada tingkat terkemuka di industri.
• Efisiensi transmisi tinggi: Desain roda gigi kami mendukung rasio reduksi satu tahap hingga 300:1, dengan efisiensi transmisi aktual mencapai lebih dari 95%, sangat meningkatkan pemanfaatan energi.
• Daya tahan & efisiensi biaya yang sangat baik: Roda gigi kami memberikan biaya siklus hidup 40% lebih rendah & tingkat kegagalan di bawah 0,5%, memastikan operasi jangka panjang yang stabil dan mengurangi biaya perawatan.
• Respons cepat & waktu tunggu singkat: Didukung oleh proses produksi digital kami, kami dapat mempersingkat siklus pengiriman menjadi hanya 20 hari kerja, membantu Anda mempercepat pengembangan dan peluncuran proyek.
• Kemampuan desain kustom profesional: Kami menyediakan solusi roda gigi yang sepenuhnya disesuaikan untuk aplikasi yang membutuhkan profil gigi reduksi tinggi, kecepatan tinggi, beban berat, kebisingan rendah, dan profil gigi kecil khusus, berdasarkan kondisi kerja aktual Anda.
