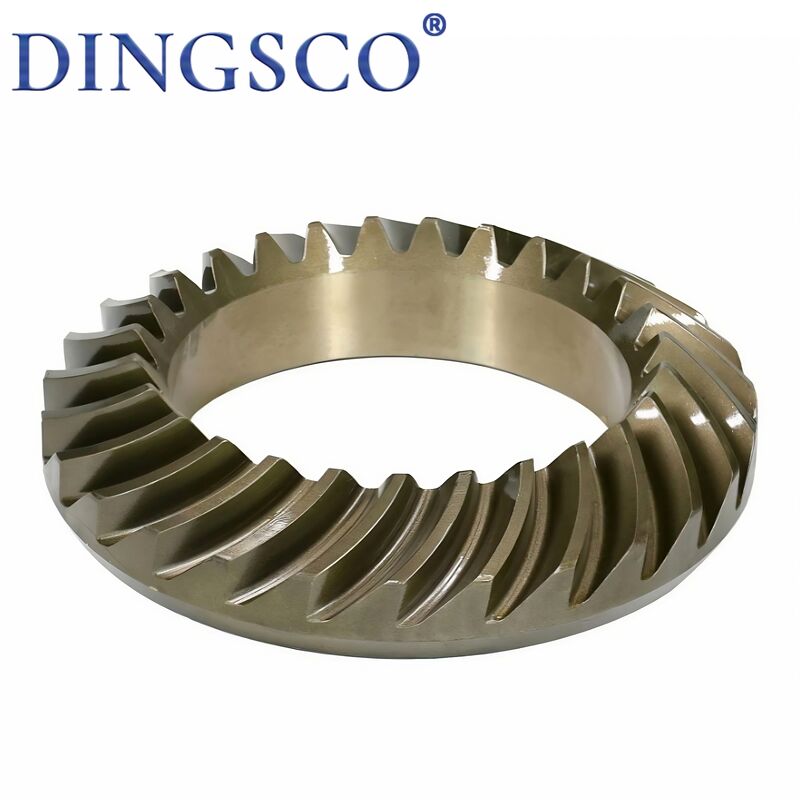

Roda Gigi Miring Spiral 20CrMnTi Presisi Tinggi HRC 58–62 Untuk Roda Gigi Industri

Roda Gigi Miring Spiral Presisi Tinggi 20CrMnTi HRC 58–62 untuk Roda Gigi Industri

Roda Gigi Miring Spiral (juga dikenal sebagai roda gigi miring spiral) adalah komponen transmisi presisi inti untuk transmisi daya antaraporos yang bersilangan(biasanya 90°). Dengan gigi spiral melengkung, mereka menampilkan transmisi yang lebih halus, kapasitas beban yang lebih tinggi, dan kebisingan yang lebih rendah daripada roda gigi miring lurus, banyak digunakan di bidang berkecepatan tinggi & beban berat seperti otomotif, mesin teknik, peredam, kedirgantaraan, kapal, dll.

Fitur Produk

• Struktur Gigi Spiral Melengkung: Jejak gigi adalah spiral busur, kontak jalinan progresif tanpa benturan seketika
• Adaptasi Sudut Poros: Terutama untuk poros bersilangan 90°; dapat disesuaikan untuk transmisi non-sudut kanan 30°–150°
• Tingkat Presisi Tinggi: Kelas industri ISO 5–7 (GB/T 11365), tingkat presisi hingga 3–5
• Kapasitas Beban Komposit: Mentransmisikan torsi sambil menahan gaya radial & aksial dengan tegangan seimbang
• Kebisingan Rendah & Kehalusan: Rasio kontak besar, jalinan multi-gigi, getaran & guncangan kecil, kebisingan 10–15dB lebih rendah daripada gigi lurus
• Efisiensi & Daya Tahan Tinggi: Efisiensi transmisi 95%–98%, tahan aus, anti-pitting, umur panjang
• Berbagai Bahan: Terutama baja struktural paduan (20CrMnTi, 20CrMo, 42CrMo), diperkuat dengan pengerasan induksi/karburisasi

Tabel Parameter Teknis

Prinsip Kerja

• Transmisi Jalinan Spasial: Sumbu bersilangan (biasanya 90°), gigi didistribusikan secara kerucut & spiral, mewujudkan perubahan arah vertikal + transmisi torsi
• Jalinan Progresif: Gigi terlibat secara bertahap dari ujung, kontak penuh, pelepasan halus—tanpa benturan seketika, lebih halus daripada gigi lurus
• Beban Multi-Gigi: Rasio kontak ε=1,5–2,5, 2–3 pasang gigi dimuat secara bersamaan, distribusi beban seragam & kapasitas lebih tinggi
• Keseimbangan Gaya: Menghasilkan gaya tangensial, radial & aksial; bantalan yang cocok diperlukan untuk menopang dorongan aksial
• Rasio Konstan: Rasio gigi = rasio kecepatan terbalik (i=Z²/Z¹=n¹/n²), transmisi akurat & stabil

Aplikasi Utama

• Otomotif: Diferensial, kotak transfer, gandar penggerak (aplikasi inti)
• Mesin Teknik: Peredam utama, kemudi, sistem winch ekskavator, loader, roller
• Peredam Industri: Gearbox roda gigi miring spiral seri K/S, pembagi roda gigi, peningkat kecepatan
• Mesin Perkakas: Penggerak spindel, mekanisme umpan, pembagi pengubah alat mesin bor/frais/gerinda
• Kedirgantaraan: Roda pendaratan pesawat, penggerak mesin, sistem rotor ekor helikopter
• Kelautan: Propulsi, kemudi, windlass, penggerak penutup palka
• Energi Baru: Yaw/pitch turbin angin, penggerak pelacak PV, peralatan penyimpanan energi
• Lainnya: Transmisi berkecepatan tinggi & beban berat dalam percetakan, tekstil, makanan, minyak bumi, metalurgi, transit rel

Keunggulan Produk

• Stabilitas Kecepatan Tinggi: Jalinan progresif, guncangan rendah, cocok untuk kecepatan ultra-tinggi 3000–12000rpm
• Kapasitas Beban Berat: Kapasitas beban 30%–60% lebih tinggi daripada roda gigi miring lurus, anti-lentur, anti-pitting, tahan benturan
• Kebisingan Sangat Rendah: Gigi gerinda/lapped presisi, kebisingan 60–70dB, 10–15dB lebih rendah daripada gigi lurus
• Efisiensi & Hemat Energi Tinggi: Efisiensi 95%–98%, 3%–8% lebih tinggi daripada roda gigi miring biasa, penghematan daya jangka panjang
• Transmisi Akurat: Rasio konstan, backlash kecil (0,02–0,1mm), akurasi posisi tinggi
• Struktur Ringkas: Perubahan arah spasial, hemat ruang, ideal untuk peralatan ringan & ringkas
• Umur Panjang: Baja berkualitas tinggi + perlakuan panas yang diperkuat, umur 40%–80% lebih lama daripada roda gigi biasa
• Adaptabilitas Luas: Dapat dirancang untuk poros 90°/non-90°, tahap tunggal/multi-tahap, reduksi/peningkatan/pembelokan

Mengapa Memilih Kami?

• Penggilingan CNC 7-sumbu: Kami menggunakan mesin penggilingan CNC 7-sumbu presisi tinggi, menjaga toleransi seketat ±5μm, memastikan roda gigi berjalan dengan tenang, halus, dan dengan daya tahan yang luar biasa.
• Keahlian teknis yang kuat: Tim R&D inti kami mencakup profesional doktoral dan magister yang berspesialisasi dalam teknologi roda gigi miring spiral, memberikan dukungan teknis yang kuat untuk proyek-proyek kompleks.
• Pengujian ketat & presisi tinggi: Semua roda gigi menjalani inspeksi 100% dengan sistem metrologi Gleason. Kami dapat mencapai akurasi kelas DIN 6 dengan kontrol ketat pada profil gigi dan kesalahan arah, menjaga kualitas kami pada tingkat terkemuka di industri.
• Efisiensi transmisi tinggi: Desain roda gigi kami mendukung rasio reduksi tahap tunggal hingga 300:1, dengan efisiensi transmisi aktual mencapai lebih dari 95%, sangat meningkatkan pemanfaatan energi.
• Daya tahan & efektivitas biaya yang sangat baik: Roda gigi kami memberikan biaya siklus hidup 40% lebih rendah dan tingkat kegagalan di bawah 0,5%, memastikan operasi jangka panjang yang stabil dan mengurangi biaya perawatan.
• Respons cepat & waktu tunggu singkat: Didukung oleh proses produksi digital kami, kami dapat mempersingkat siklus pengiriman menjadi hanya 20 hari kerja, membantu Anda mempercepat pengembangan dan peluncuran proyek.
• Kemampuan desain kustom profesional: Kami menyediakan solusi roda gigi yang sepenuhnya disesuaikan untuk aplikasi yang membutuhkan reduksi tinggi, kecepatan tinggi, beban berat, kebisingan rendah, dan profil gigi kecil khusus, berdasarkan kondisi kerja aktual Anda.
