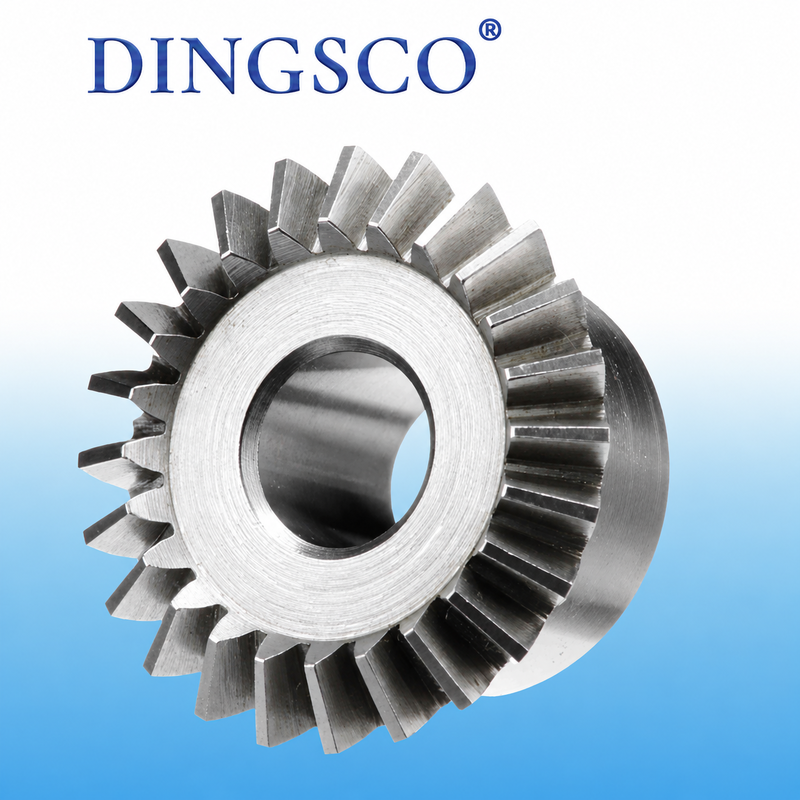

Roda Gigi Bevel Lurus Presisi Tinggi Baja Paduan 20CrMnTi

Gear Bevel lurus presisi tinggi terbuat dari 20CrMnTi untuk sistem transmisi presisi

Gear bevel lurus presisi tinggi adalah komponen transmisi daya mekanis yang digunakan antara poros yang bersilang. Profil giginya didistribusikan pada permukaan kerucut dengan garis gigi lurus.Dibandingkan dengan roda gigi bevel standar, ia menawarkan toleransi yang lebih ketat, efisiensi yang lebih tinggi, dan kebisingan yang lebih rendah, membuatnya cocok untuk sistem transmisi beban tinggi dan presisi.

Fitur Produk

• Keakuratan tinggi Kelas 3 ̊5 setelah penggilingan gigi, reaksi mundur rendah, permukaan gigi yang halus, akurasi penentuan posisi berulang yang sangat baik.
• Pairing lapping mengoptimalkan area kontak meshing, dampak rendah, getaran & kebisingan, rasio transmisi konstan.
• Tidak ada gaya aksial spiral, beban bantalan ringan, kemudi bantuan 90 °, tata letak keseluruhan yang kompak.
• Baja paduan karburisasi, permukaan gigi keras & inti yang keras, anti-pitching & anti-pecahan, umur panjang di bawah beban bergantian.
• Diberikan dalam pasangan yang cocok tanpa pemangkasan di tempat, mudah perakitan & pemeliharaan, biaya yang lebih rendah daripada gigi spiral bevel.
• Rasio modul & gigi yang dapat disesuaikan, kompatibel dengan servo, stepper, hidrolik dan peralatan tenaga lainnya.

Tabel Parameter Teknis

Aplikasi Utama

• Peralatan otomatisasi presisi: reducer servo, mekanisme pembagian CNC, sendi robot, alat otomatisasi 3C.
• Instrumen presisi medis & optik: modul drive bedah, bagian kemudi gambar, komponen transmisi presisi laboratorium.
• Peralatan industri umum: sistem pakan mesin alat, kemasan/pencetakan/mesin tekstil, kotak gigi kemudi miniatur.
• Peralatan ringan khusus: penggerak kemudi energi baru, bangku uji, mesin pertanian dan kebun ringan.

Keuntungan Produk

• Keakuratan tertinggi: penggilingan meminimalkan kesalahan gigi, reaksi mundur rendah, akurasi posisi yang tinggi.
• Berjalan stabil & berisik: berpasangan memutar meningkatkan meshing, getaran rendah dan rasio konstan.
• Kapasitas beban yang sangat baik: gigi keras karburisasi, tahan benturan & kelelahan.
• Struktur kompak & hemat biaya: 90° transfer dengan kekuatan aksial kecil, kehilangan bantalan rendah.
• Kinerja biaya tinggi: lebih mudah diproses daripada gear bevel spiral, waktu tempuh pendek, biaya pemeliharaan rendah.
• Kompatibilitas luas: modul & rasio yang dapat disesuaikan, cocok dengan semua jenis drive daya.

Proses Produksi

• Persiapan kosong: tempa baja paduan + normalisasi untuk menghilangkan tekanan tempa.
• Mesin kasar: CNC memutar untuk garis besar, CNC pemotong gigi kasar.
• Pengolahan panas: vakum karburisasi pemadam & tempering suhu rendah untuk permukaan keras dan inti yang keras.
• Finishing presisi: CNC gear grinding untuk memperbaiki deformasi termal, berpasangan lapping untuk mengoptimalkan kontak mesh.
• Pemeriksaan & finishing: pengujian presisi ukuran penuh, perawatan anti karat, penandaan yang cocok, pembersihan dan kemasan.

Peringatan

• Alinasi pemasangan: Simpan dua poros bersilang secara vertikal pada 90 °, eksis kontrol tergeser & reaksi gigi, kalibrasi titik kontak mesh.
• Pengotoran standar: Pilih minyak gigi yang cocok sesuai dengan kecepatan putaran, ganti & saring minyak secara teratur, jangan mencampur pelumas yang berbeda.
• Kontrol operasi: Hindari overload, sering start-stop & forward-reverse switch, batas suhu operasi, larang jangka panjang operasi over-speed.
• Perbaikan harian: Periksa permukaan gigi secara teratur, lubang dan retakan, ganti gigi yang rusak segera; hindari memukul permukaan gigi saat membongkar.
• Persyaratan penyimpanan: Kemasan gear yang cocok secara terpisah untuk mencegah karat, simpan di lingkungan kering dengan kelembaban rendah, jauh dari zat korosif.

Mengapa Memilih Kami?

• Penggilingan CNC 7 sumbu: Kami mengadopsi mesin penggiling CNC 7-sumbu presisi tinggi, menahan toleransi sempit ± 5μm, memastikan gigi berjalan dengan tenang, lancar dan dengan daya tahan yang luar biasa.
• Keahlian teknis yang kuat:Tim R&D inti kami terdiri dari para profesional doktor dan master yang mengkhususkan diri dalam teknologi gigi spiral bevel, memberikan dukungan teknis yang kuat untuk proyek-proyek yang kompleks.
• Pengujian ketat & presisi tinggi: Semua gigi menjalani inspeksi 100% dengan sistem metrologi Gleason. kami dapat mencapai akurasi kelas DIN 6 dengan kontrol ketat atas profil gigi dan arah kesalahan,menjaga kualitas kami pada tingkat industri terkemuka.
• Efisiensi transmisi yang tinggi:Desain gear kami mendukung rasio pengurangan satu tahap hingga 300:1, dengan efisiensi transmisi yang sebenarnya mencapai lebih dari 95%, sangat meningkatkan pemanfaatan energi.
• Daya tahan yang sangat baik & efisiensi biaya:Gir kami memberikan 40% biaya siklus hidup yang lebih rendah dan tingkat kegagalan di bawah 0,5%, memastikan operasi jangka panjang yang stabil dan biaya pemeliharaan yang lebih rendah.
• Tanggapan cepat & lead time singkat:Didukung oleh proses produksi digital kami, kami dapat memperpendek siklus pengiriman menjadi hanya 20 hari kerja, membantu Anda mempercepat pengembangan proyek dan peluncuran.
• Kemampuan desain khusus profesional: Kami menyediakan solusi gigi yang sepenuhnya disesuaikan untuk aplikasi yang membutuhkan pengurangan tinggi, kecepatan tinggi, beban berat, kebisingan rendah, dan profil gigi kecil khusus, berdasarkan kondisi kerja Anda yang sebenarnya.
