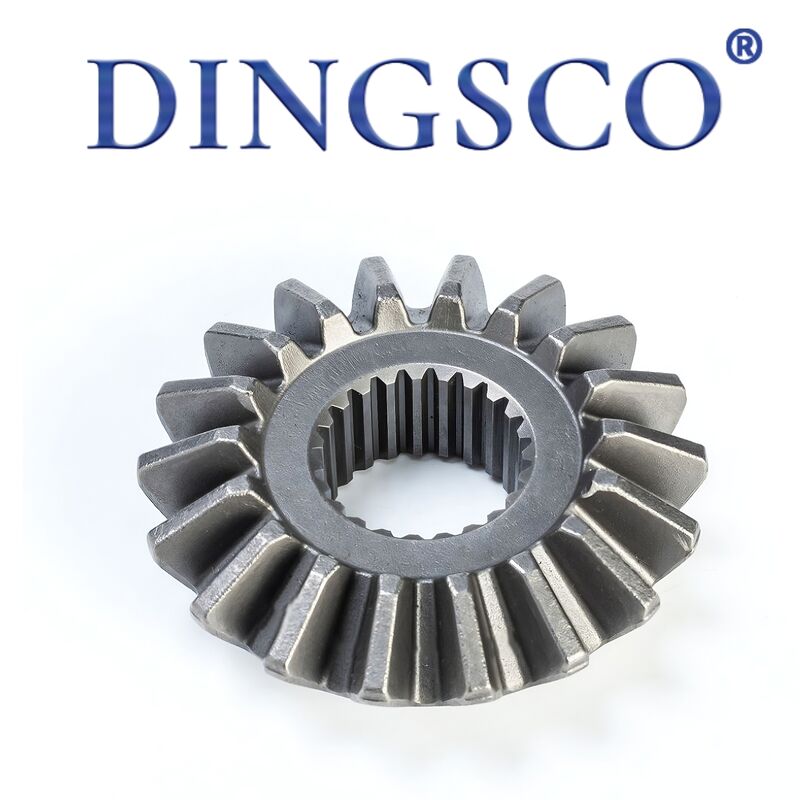

20CrMnTi Presisi Tinggi HRC25~38 Gerbang Bevel Lurus Untuk Mesin Industri

20CrMnTi Presisi Tinggi HRC25~38 Roda Gigi Bevel Lurus Untuk Mesin Industri

Roda gigi bevel lurus disebut juga roda gigi mitra lurus, jejak gigi sejajar dengan garis penghasil kerucut pitch, selalu diterapkan dalam set berpasangan. Ini mentransmisikan torsi & daya putar antara poros yang berpotongan (standar 90°, kustom 0~180° opsional). Bahan baku utama: baja 45#,40Cr,20CrMnTi,42CrMo, tiga opsi perlakuan panas: dinormalisasi untuk ekonomi, pengerasan induksi untuk beban sedang, pengerasan karburasi untuk beban berat; kelas presisi ISO6~9 / JIS4~7, berdasarkan desainmodul kelas atas. Banyak digunakan untuk peredam, mesin pertanian, mesin pengemas, peralatan mesin, mesin konstruksi, diferensial otomatis dan unit kemudi otomasi, cocok untuk kecepatan rendah/menengah dengan kecepatan linier ≤5m/s, menampilkan struktur sederhana, pemesinan mudah & hemat biaya.

Fitur Produk

• Kemudi daya 90°: Menyadari transmisi daya vertikal dengan mudah, tidak tersedia untuk roda gigi silinder pacu.
• Profil gigi lurus: Sudut spiral nol, penghitungan mudah, produksi massal dengan planer/hobber roda gigi bevel standar.
• Dorongan aksial yang stabil: Gaya aksial tidak berubah dengan arah putaran, konfigurasi bantalan sederhana & toleransi perakitan lebih tinggi.
• Desain kekerasan ganda: Gigi yang dikeraskan HRC52~62 untuk ketahanan aus, inti temper HRC25~38 untuk anti-patah.
• Opsi multi-bor: Lubang polos, lubang alur pasak, lubang set-sekrup dengan toleransi standar H7.
• Toleransi perakitan yang tinggi: Tidak sensitif terhadap ketidaksejajaran poros kecil, tidak macet atau keausan eksentrik akibat kesalahan pemasangan kecil.
• Biaya kompetitif: Biaya 30% lebih rendah & waktu tunggu lebih pendek dibandingkan roda gigi spiral bevel untuk produksi massal.
• Hasil akhir anti karat khusus: Minyak penghitam, fosfat, galvanisasi, anti karat untuk lingkungan berdebu & lembab.

Tabel Parameter Teknis

Aplikasi Utama

• Peredam sudut kanan: kotak roda kemudi 90° & unit reduksi.
• Mesin pertanian: Pemanen, pencangkok, set kemudi pengaduk pakan.
• Otomatisasi cahaya: Pengemas, pelabel, konveyor, penggerak sudut kanan elevator.
• Peralatan mesin: Kotak umpan bubut, penggerak spindel bor, komponen kepala pemisah kecil.
• Konstruksi & otomotif: Diferensial truk ringan, mesin ekskavator mini, rakitan kemudi derek truk.
• Peralatan kecil: Perkakas listrik, mesin kebugaran, aktuator katup, suku cadang pemangkas taman.
• Penggantian di luar negeri: Penggantian suku cadang untuk perlengkapan standar KHK/MISUMI, suku cadang servis purnajual.

Keunggulan Produk

• Kemudi fleksibel: Solusi berbiaya rendah untuk perpotongan putaran daya poros, tata letak yang ringkas menghemat ruang pemasangan.
• Pembuatan mudah: Diproses dengan bevel planer/hobber standar tanpa mesin roda gigi spiral khusus, pengiriman cepat.
• Perakitan yang mudah: Toleransi tinggi untuk offset poros kecil, pengaturan lapangan yang mudah tanpa perlengkapan presisi.
• Hemat biaya: 55%~70% harga roda gigi spiral bevel yang setara, penurunan biaya yang jelas untuk pesanan massal.
• Pertukaran universal: Dimensi disesuaikan dengan MISUMI/KHK untuk penggantian langsung suku cadang impor.
• Perawatan rendah: Pelumasan gemuk sederhana, ganti set berpasangan hanya sekali gagal.

Proses Produksi

• Inspeksi bahan baku: Uji spektrum & deteksi cacat untuk menolak blanko baja yang rusak.
• Pemotongan & pembubutan kasar: Pemotongan batang, pembubutan kasar CNC untuk permukaan kerucut, lubang & referensi.
• Pemotongan gigi: Planer bevel lurus / mesin hobbing bevel CNC untuk pembentukan gigi.
• Chamfer & deburr: Deburr ujung gigi & lubang untuk menghilangkan kebisingan abnormal & goresan poros.
• Temper keseluruhan: Temper massal sebesar 45#/40Cr untuk meningkatkan ketangguhan media terhadap kerusakan.
• Pengerasan gigi: Pengerasan induksi untuk beban sedang; karburasi untuk suku cadang 20CrMnTi beban berat.
• Penggerindaan presisi: Penggilingan roda gigi presisi tinggi untuk memenuhi reaksi balik ISO6~7 & toleransi profil gigi.
• Pemrosesan lubang: Penggerusan alur pasak, pemesinan lubang yang disadap, pengasahan lubang hingga toleransi H7.
• Lapisan anti-korosi: Menghitam/fosfat/menggalvanisasi + gemuk pengawet.
• Uji coba berpasangan: Uji coba penggulungan perkawinan, pola kontak & pemeriksaan kehalusan sebelum QC & pengepakan akhir.

Mengapa Memilih kami?

• Penggilingan CNC 7 sumbu: Kami mengadopsi mesin gerinda CNC 7-sumbu presisi tinggi, memegang toleransi seketat ±5μm, memastikan roda gigi bekerja dengan tenang, lancar, dan dengan daya tahan yang luar biasa.
• Keahlian teknis yang kuat:Tim R&D inti kami terdiri dari para profesional doktoral dan master yang berspesialisasi dalam teknologi roda gigi spiral bevel, memberikan dukungan teknis yang kuat untuk proyek-proyek yang kompleks.
• Pengujian ketat & presisi tinggi: Semua roda gigi menjalani pemeriksaan 100% dengan sistem metrologi Gleason. Kami dapat mencapai akurasi tingkat DIN 6 dengan kontrol ketat terhadap profil gigi dan kesalahan arah, menjaga kualitas kami pada tingkat terdepan di industri.
• Efisiensi transmisi tinggi:Desain roda gigi kami mendukung rasio reduksi satu tahap hingga 300:1, dengan efisiensi transmisi aktual mencapai lebih dari 95%, sehingga sangat meningkatkan pemanfaatan energi.
• Daya tahan & efisiensi biaya yang luar biasa:Roda gigi kami memberikan biaya siklus hidup 40% lebih rendah dan tingkat kegagalan di bawah 0,5%, memastikan pengoperasian jangka panjang yang stabil dan mengurangi biaya pemeliharaan.
• Respon cepat & waktu tunggu singkat:Didukung oleh proses produksi digital, kami mampu mempersingkat siklus pengiriman menjadi hanya 20 hari kerja, membantu Anda mempercepat pengembangan dan peluncuran proyek.
• Kemampuan desain khusus profesional: Kami menyediakan solusi roda gigi yang sepenuhnya disesuaikan untuk aplikasi yang memerlukan profil gigi kecil khusus dengan reduksi tinggi, kecepatan tinggi, beban berat, kebisingan rendah, dan khusus, berdasarkan kondisi kerja Anda yang sebenarnya.
