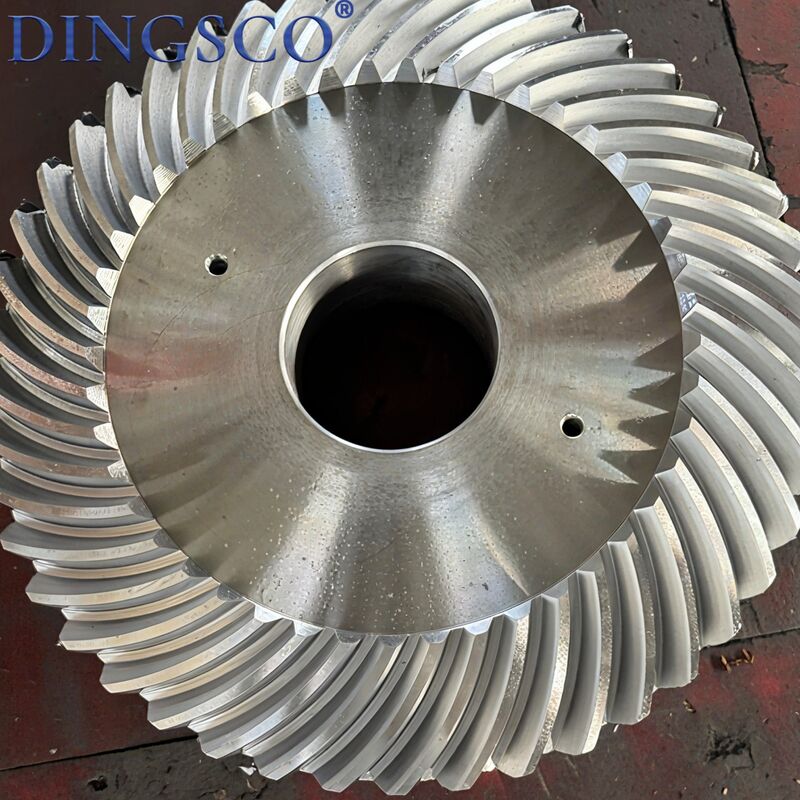

Spiral Bevel 20CrMnTi Gear Set untuk Sistem Penggerak Daya Transmisi Presisi Tinggi

Spiral Bevel 20CrMnTi Gear Set untuk Sistem Penggerak Daya Transmisi Presisi Tinggi

Gear bevel spiral adalah gear bevel presisi tinggi yang mewujudkan transmisi poros 90 ° bertahap dengan jejak gigi spiral busur.kapasitas beban yang lebih tinggi dan kebisingan yang lebih rendah. Banyak digunakan dalam pengurangan, diferensial, mekanisme kemudi, alat mesin, mesin pertanian, mesin konstruksi, dll, ia mencapai transmisi daya vertikal,Pengurangan kecepatan dan peningkatan torsi, berfungsi sebagai komponen inti dari sistem transmisi kelas atas.

Fitur Produk

• Surface gigi spiral mesh dengan rasio kontak yang tinggi, transmisi halus dan dampak rendah.
• 90° drive orthogonal, struktur kompak dan tata letak yang fleksibel.
• Kapasitas beban tinggi, cocok untuk tugas berat, kecepatan tinggi dan operasi terus menerus.
• Kebisingan rendah, getaran rendah dan akurasi transmisi tinggi.
• Tersedia di sisi kiri, kanan dan sudut poros yang dapat disesuaikan.
• Permukaan gigi yang keras dengan ketahanan aus yang baik dan umur panjang.
• Kompatibel dengan Klingelnberg, Gleason dan standar gigi lainnya.

Tabel Parameter Teknis

Aplikasi Utama

• Differensial sumbu belakang mobil dan kasus transfer
• Berbagai pengurangan industri dan kotak gigi sudut lurus
• Mesin penggiling, mesin penggiling dan mesin penggiling lainnya
• Mesin pemotong rumput dan mesin pemotong rumput
• Transmisi mesin kapal, pertanian dan pertambangan
• Transmisi presisi transit udara dan kereta api
• Penggerak sudut lurus untuk mesin cetak, tekstil dan kemasan

Keuntungan Produk

• Transmisi yang lebih halus dan kebisingan yang jauh lebih rendah daripada gigi bevel lurus
• Kapasitas beban yang lebih tinggi dengan benturan yang kuat dan ketahanan kelelahan
• Penggerak mundur 90°, menghemat ruang instalasi
• Keakuratan tinggi, reaksi balik kecil dan penentuan posisi yang akurat
• Cocok untuk operasi kecepatan tinggi hingga 10000 rpm
• Pengolahan panas yang matang dengan permukaan gigi yang keras dan tahan haus
• Sudut, modul dan modifikasi non-standar yang dapat disesuaikan

Proses Produksi

• Pemeriksaan Bahan Baku
• Mempertukarkan / Mempertukarkan Tangan kosong dengan presisi
• Pengolahan pra-panas (Normalisasi)
• CNC Turning
• Penggilingan Gear Bevel Spiral (Gleason / Klingelnberg)
• Karburasi & Memadamkan + Low-temperature Tempering
• Penggilingan Precision End Face & Bore
• CNC Gear Grinding
• Pengolahan, Pembersihan & Deteksi Cacat
• Keakuratan & Pemeriksaan Meshing
• Pengolahan Anti Karat & Kemasan

Peringatan

• Overload dan operasi overspeed sangat dilarang untuk menghindari patah gigi.
• Berjalan kering tanpa minyak dilarang untuk mencegah luka bakar dan keausan permukaan gigi.
• Jangan memukul permukaan gigi selama pemasangan untuk menghindari kerusakan presisi.
• Simpan rumah tertutup untuk mencegah debu dan kotoran masuk.
• Suhu operasi dikendalikan pada -20°C~100°C.
• Ganti gigi secara berpasangan jika keausan atau lubang berlebihan.
• Hentikan segera jika terjadi kebisingan, getaran atau pemanasan berlebihan yang tidak normal.
• Simpan di lingkungan kering dan berventilasi untuk mencegah korosi.

Mengapa Memilih Kami?

• Penggilingan CNC 7-sumbu: Toleransi sempit ± 5μm untuk operasi yang tenang dan tahan lama.
• Keterampilan teknis yang kuat: Profesional doktor dan master dalam teknologi gear bevel spiral.
• Desain Khusus: Solusi untuk pengurangan tinggi, kecepatan tinggi, beban berat, dan kebisingan rendah dan lebih sedikit gigi untuk pengguna
• Pengujian ketat: 100% inspeksi melalui sistem metrologi Gleason.
