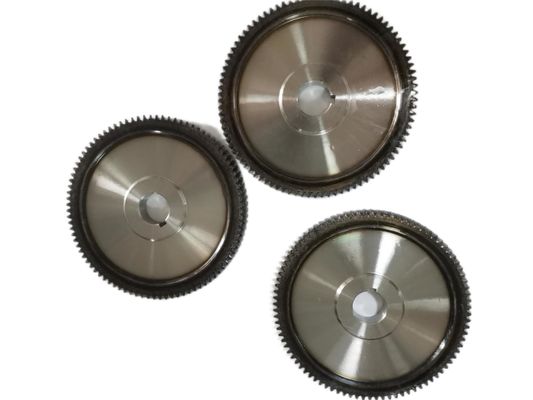

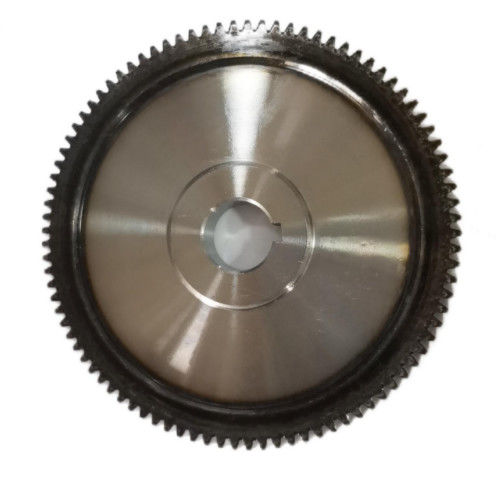

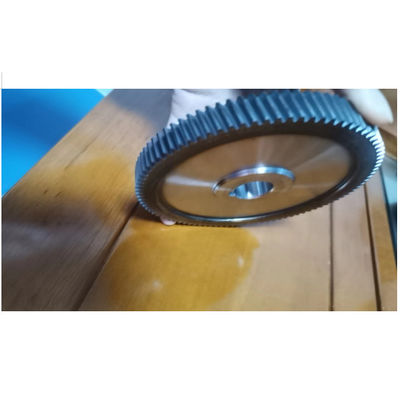

40Cr Silinder Gear Helical Gear Untuk Gearbox Dan Mesin Alat

Roda Gigi Heliks Silinder 40Cr Untuk Gearbox Dan Peralatan Mesin

Ia memiliki sifat mekanik yang baik, cocok untuk aplikasi beban dan kecepatan sedang.

Karakter Roda Gigi Heliks Silinder:

1. Transmisi roda gigi heliks pada dasarnya sama dengan transmisi roda gigi pacu. Perbedaan utamanya adalah roda gigi heliks memiliki sudut heliks β. Sudut ini berdampak langsung pada gaya aksial Fa, dan Fa sebanding dengan tgβ.
2. Untuk mencegah bantalan terkena gaya aksial yang berlebihan, sudut heliks β dari roda gigi silinder heliks tidak boleh terlalu besar. Namun, jika β terlalu kecil, karakteristik roda gigi heliks tidak akan begitu terlihat. Biasanya, rentang nilai β adalah 8°~20°, dan 8°~15° biasanya digunakan. Pada beberapa desain, β cenderung meningkat, bahkan ada yang mencapai 25°.

Karakteristik perlakuan panas baja 40Cr:
1. Baja 40Cr adalah baja paduan karbon sedang, cocok untuk pembuatan suku cadang mekanis yang memikul beban sedang dan bekerja pada kecepatan sedang, seperti roda gigi, poros, cacing, dll pada peralatan mesin.
2. Proses perlakuan panas baja 40Cr meliputi anil, normalisasi, pendinginan, temper, dan temper, yang penting untuk memastikan kinerja roda gigi. Desain proses perlakuan panas harus berbeda sesuai dengan aplikasi spesifik dan kondisi kerja peralatan.

3. Normalisasi adalah bagian dari perlakuan panas awal, dan suhu pemanasan biasanya 30 hingga 50 derajat di atas Ac3 (suhu kritis baja). Untuk baja paduan karbon sedang, suhu normalisasi biasanya 50 hingga 100 derajat di atas Ac3, dan kisaran suhu spesifiknya sekitar 850 hingga 900 derajat. Proses quenching dan tempering digunakan untuk meningkatkan kekerasan dan kekuatan baja dengan tetap menjaga keuletan tertentu.

Elemen desain roda gigi:
Saat merancang roda gigi, banyak faktor yang perlu dipertimbangkan, termasuk bentuk gigi, modul, sudut tekanan, tinggi puncak gigi, tinggi akar gigi, jumlah gigi, dll. Diantaranya, sudut tekanan merupakan parameter penting, yang menentukan sudut kemiringan gigi roda gigi relatif terhadap garis normal garis acuan. Umumnya, sudut tekanan 20 derajat digunakan, tetapi nilai lain juga dapat dipilih sesuai dengan aplikasi spesifik. Semakin besar nilai sudut tekanan maka akar gigi akan semakin lebar, sehingga bermanfaat untuk peningkatan kekuatan gigi.

Pemilihan modul:
Modul merupakan elemen dasar yang menunjukkan ukuran gigi roda gigi. Pemilihan modul tergantung pada beban dan kecepatan putaran roda gigi. Secara umum, semakin besar beban dan semakin cepat kecepatan putaran roda gigi, semakin besar modul yang perlu dirancang untuk meningkatkan kekuatan roda gigi. Ada nilai standar untuk modul, dan modul yang sesuai dapat dipilih sesuai dengan aplikasi dan persyaratan spesifik.

Parameter Roda Gigi Bevel Spiral 40Cr:

Tentang kami:

1. Perusahaan kami sebelumnya dikenal sebagai Changsha Double Star Gear Industrial Co., Ltd., yang didirikan pada tahun 1994. Ini adalah perusahaan yang dikelola sekolah yang berafiliasi langsung yang didirikan oleh Profesor Zeng Tao dari Central South University, seorang ahli resmi dalam roda gigi spiral bevel di Cina.
