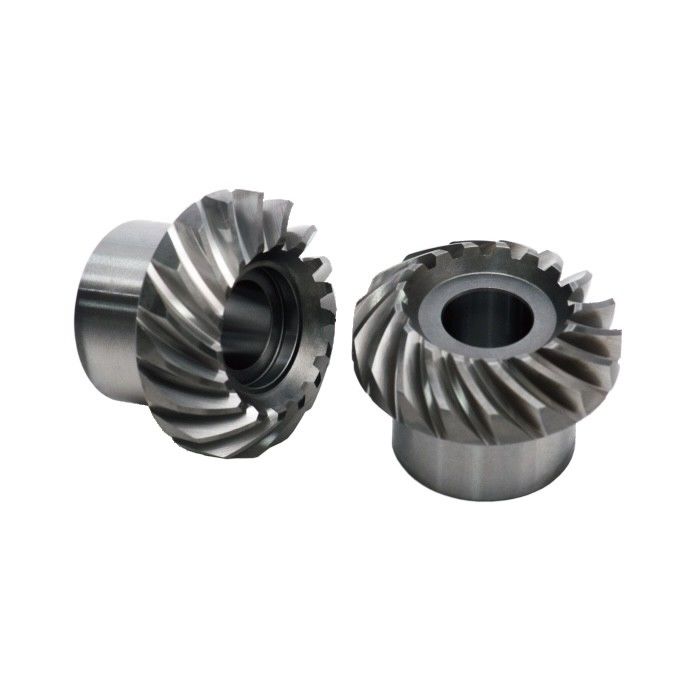

Gear bevel spiral adalah jenis gear bevel yang memiliki gigi melengkung yang dipotong dalam pola spiral di sekitar wajah gigi.Gir ini digunakan untuk mengirimkan daya dan gerak antara sumbu yang berpotongan tidak sejajar.
Fitur-fitur produk dari gigi spiral bevel adalah:
1. Bentuk gigi: Gir bevel spiral memiliki gigi melengkung yang dipotong menjadi bentuk spiral.Gigi juga menggeliat, yang membantu mendistribusikan beban secara merata di seluruh wajah gigi.
2Dorongan aksial: Gir bevel spiral menghasilkan dorongan aksial karena sudut helix gigi.Dorongan aksial ini dapat dikelola dengan menggunakan bantalan dorongan atau dengan merancang sistem gigi untuk melawan dorongan.
3Kapasitas beban yang tinggi: Gir bevel spiral memiliki kapasitas beban yang tinggi karena area kontak yang lebih besar dibandingkan dengan gigi bevel lurus.Desain gigi spiral memungkinkan keterlibatan gigi yang lebih besar, yang menghasilkan distribusi beban yang lebih baik dan kemampuan transfer torsi yang lebih tinggi.
4Efisiensi: Struktur gigi spiral gigi ini meningkatkan efisiensi keseluruhan sistem gigi.sehingga meningkatkan efisiensi transmisi.
5. Kebisingan dan getaran: Dibandingkan dengan gigi bevel lurus, gigi bevel spiral menghasilkan lebih sedikit kebisingan dan getaran.menghasilkan operasi yang lebih tenang.
Fitur pengolahan:
1. DH manufaktur presisi: Gir bevel spiral membutuhkan proses manufaktur presisi karena geometri gigi yang kompleks. Gigi gigi biasanya diproduksi dengan menggunakan alat pemotong khusus,seperti generator gir bevel spiral atau mesin CNCKeakuratan proses pemotongan secara langsung mempengaruhi kinerja dan daya tahan peralatan.
2. Penggilingan gigi: Setelah proses pemotongan awal, gigi bevel spiral sering perlu dihancurkan. Penggilingan membantu meningkatkan permukaan gigi gigi, akurasi dan kontak gigi ke gigi.Memastikan mesh gigi yang benar untuk mengurangi kebisingan dan getaran selama operasi.
3Pengolahan panas: Pengolahan panas adalah langkah penting dalam pengolahan gigi spiral bevel.Ini melibatkan pemanasan peralatan sampai suhu tertentu dan kemudian memadamkannya untuk mencapai kekerasan dan kekuatan yang dibutuhkanPengolahan panas membantu meningkatkan daya tahan gigi dan ketahanan keausan.
4Pemeriksaan dan Kontrol Kualitas: Karena sifat kritis dari gigi bevel spiral, prosedur pemeriksaan dan kontrol kualitas yang ketat diadopsi selama proses manufaktur mereka.Untuk memastikan akurasi dimensi dan konsistensi profil gigi gigi, kami menggunakan berbagai metode pengukuran, seperti mesin pengukuran koordinat tiga dimensi (CMM).
Peralatan manufaktur canggih
DH memiliki beberapa mesin penggilingan gigi bevel spiral 7-sumbu 5-linkage CNC dan mesin penggilingan gigi yang dapat memproses kopling gigi hypoid dan transversal dengan rasio reduksi tinggi.
Peralatan pengujian canggih
Menggunakan pusat pengukuran gigi presisi tinggi untuk menyelesaikan deteksi akurasi pitch gigi, deteksi kesalahan profil gigi dan koreksi terbalik kesalahan profil gigi.
Perangkat lunak profesional
Pabrik kami memiliki seperangkat perangkat lunak lengkap untuk mewujudkan pembuatan digital loop tertutup gigi spiral bevel, Fungsi seperti desain gigi, perhitungan kekuatan, analisis kontak, perhitungan alat,pembalikan kesalahan profil gigi, dll dapat direalisasikan. Metode pemesinan termasuk lima alat pemesinan ((setelan tetap) & G-plete dari tapper, spiral format kemiringan ((SFT) metode & hypoid format kemiringan (HFT) metode Cycloid equidep, dll
