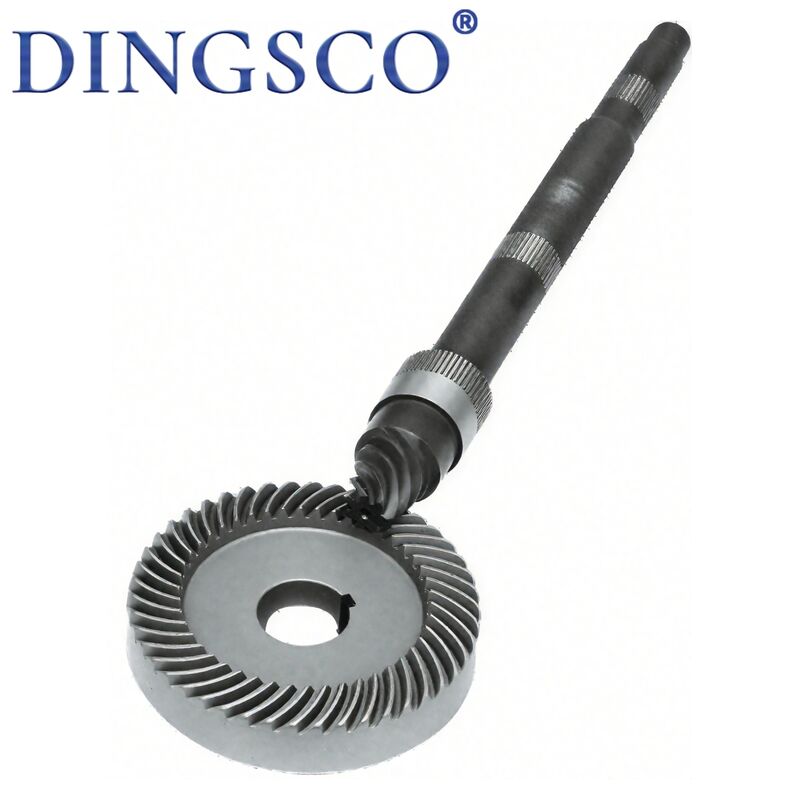

42CrMo Ketahanan Benturan Aus Umur Panjang 180 Mesin Poles Di Cina
180 roda gigi mesin pemoles adalah komponen transmisi inti untukMesin pemoles vertikal/polos berdiameter 180mm, termasukroda gigi matahari, roda gigi planet, roda gigi ring internal, roda gigi pacu/heliks spindel, roda gigi pengatur waktu, kompatibel dengan YCP180, HY-180, YH2M8180, dll. Terbuat dari20CrMnTi/40Cr/42CrModengankarburasi/pengerasan induksi + penggilingan presisi, mereka tampiltorsi tinggi, ketahanan benturan, ketahanan aus, kebisingan rendah, paralelisme tinggi, dan masa pakai yang lama. Mereka mengirimkan kekuatan untukputaran cakram pemoles, putaran/rotasi benda kerja, penyesuaian tekanan, kontrol kecepatan frekuensi variabel, secara langsung menentukankerataan, kekasaran Ra≤0.08μm, keseragaman pemolesan, hasil ≥98.5%. Mereka adalah “jantung transmisi” untuk pemolesan presisi pada kaca optik, safir, keramik, semikonduktor, dan komponen logam.
Fitur Produk
- Torsi tinggi & tugas berat: Modul 1,5–3,0 mm, akar gigi menebal, tahan50–200N·mtorsi, kompatibel dengan motor utama 11kW.
- Transmisi & kerataan yang presisi: Akurasi ISO Grade 6, permukaan gigi Ra≤0.4μm,paralelisme ≤0,008mm, pemolesan benda kerja yang seragam.
- Ketahanan aus & benturan, umur panjang: Permukaan gigi HRC 56–62, kedalaman casing 0,8–1,5 mm, masa pakai≥8000 jam, beradaptasi dengan lingkungan bubur/debu.
- Kebisingan rendah & pengoperasian lancar: Jalinan heliks/planet, jarak bebas 0,08–0,12 mm, kebisingan≤68dB, tidak ada getaran pada kecepatan tinggi.
- Kompatibel dengan VFD & kecepatan stabil: Beradaptasi dengan0–3000rpmfrekuensi variabel, maju/mundur mulus, tidak ada skipping/jamming.
- Struktur planet & rasio akurat: Set roda gigi Matahari+planet+cincin, rasio3:1–10:1, sinkronisasi revolusi/rotasi yang tepat.
- Tahan debu/korosi/minyak: Menghitam + pelapisan minyak/nikel anti karat, sesuaikanbubur berbahan dasar air, debu, kelembaban.
- Pertukaran yang luas & perawatan yang mudah: Cocok untuk model 180 mainstream,penggantian langsung, tanpa desain ulang, inventaris umum.
Tabel Parameter Teknis
| Jenis Roda Gigi |
Sun Gear, Planet Gear, Ring Gear, Spindle Gear (Spur/Helical), Synchronous Gear |
| Modul Umum |
1,5 / 2,0 / 2,5 / 3,0mm |
| Rentang Jumlah Gigi |
Perlengkapan Matahari 18–30, Perlengkapan Planet 30–50, Perlengkapan Ring 80–120 |
| Rasio Transmisi |
3:1 / 4:1 / 5:1 / 7:1 / 10:1 (Planet) |
| Sudut Tekanan |
20° (Standar) |
| Bahan Utama |
20CrMnTi (Karburisasi), 40Cr (Pengerasan Frekuensi Tinggi), 42CrMo (Tugas Berat) |
| Kekerasan Permukaan Gigi |
HRC 56–62 |
| Kecepatan Terukur |
Spindel ≤ 3000 rpm, Cakram Poles ≤ 120 rpm
Torsi Tetapan: 50–200 N·m (Tergantung Rasio) |
| Efisiensi Transmisi |
≥ 93% (Dilumasi) |
| Kekasaran Permukaan |
Ra ≤ 0,4 μm (Permukaan Gigi) |
Prinsip Kerja
- Input daya: Motor menggerakkan spindel/roda gigi matahari untuk mengirimkan daya berkecepatan tinggi dan torsi rendah.
- Pengurangan planet & peningkatan torsi: Roda gigi matahari menggerakkan roda gigi planet untuk berputar dan berputar di sekitar roda gigi ring, mengurangi kecepatan 3–10 kali, memperkuat torsi, menggerakkan cakram pemoles pada kecepatan rendah dan torsi tinggi.
- Revolusi benda kerja + rotasi: Roda gigi planet menggerakkan pembawa benda kerja untuk revolusi (dengan pembawa planet) + rotasi (meshing), pemolesan seragam pada semua permukaan.
- Penggerak sinkron sumbu tetap: Roda gigi heliks spindel menggerakkan poros atas/bawah/mekanisme tekanan, secara serempak mengontrol tekanan dan kecepatan cakram untuk memastikan kerataan.
- Kontrol kecepatan VFD & maju/mundur: Roda gigi beradaptasi dengan motor VFD untuk penyesuaian kecepatan yang mulus dan pengoperasian dua arah, cocok untuk pemolesan kasar/finish/ultra-halus.
- Penyambungan & pemosisian yang tepat: Penggilingan presisi + pemukulan berpasangan, zona kontak pusat, serangan balik seragam, getaran rendah, dan kerataan tinggi.
Aplikasi Utama
- Pemolesan komponen optik: lensa bulat/asferis 180mm, prisma, jendela safir.
- Bahan semikonduktor/rapuh keras: Wafer silikon, SiC, substrat keramik, pelat penutup kaca.
- Pemolesan cermin logam: Baja tahan karat, aluminium, deburring tembaga, dan lapisan cermin.
- Transmisi mesin pemoles datar: Set roda gigi planet/spindel untuk YCP180, HY-180, YH2M8180, dll.
- Penggerak roda/pembawa planet: Mekanisme revolusi/rotasi benda kerja untuk pemoles dua sisi, memastikan keseragaman.
- Sistem kontrol kecepatan VFD: Beradaptasi dengan motor VFD 0–3000rpm, peralihan kecepatan kasar/selesai.
- Mekanisme penyesuaian tekanan: Roda gigi menggerakkan komponen pengangkat/pengepres untuk kontrol tekanan pemolesan yang presisi.
- Penggantian peralatan lama: Penggantian set gigi untuk 18B-9P, YH2M8180, dll.
Keunggulan Produk
- Torsi tinggi & tugas berat, tidak perlu khawatir akan material tebal: Struktur planet + akar gigi menebal, torsi hingga 200N·m, kompatibel dengan motor 11kW, tidak ada serpihan pada kaca/keramik tebal.
- Transmisi presisi & kerataan atas: ISO Grade 6 + penggilingan presisi, kerataan ≤0,008mm, Ra≤0,08μm, kualitas pemolesan tingkat optik.
- Ketahanan aus & umur panjang, perawatan lebih rendah: HRC 56–62 + pengerasan dalam, masa pakai ≥8000 jam, stabil di lingkungan berdebu/lumpur.
- Kebisingan rendah & kelancaran operasi, hasil lebih tinggi: Heliks + meshing planet, kebisingan ≤68dB, getaran rendah, hasil benda kerja ≥98,5%.
- Kompatibel dengan VFD & dukungan multi-proses: kontrol kecepatan halus 0–3000rpm, satu set gigi untuk pemolesan kasar/finish/ultra-halus.
- Sinkronisasi planet & pemolesan seragam: Revolusi presisi+koordinasi rotasi, cakupan permukaan penuh, ketebalan seragam.
- Ketahanan debu/korosi, toleransi lingkungan yang keras: Pelapisan hitam/nikel, tahan terhadap bubur berbahan dasar air, debu, kelembapan, tingkat kegagalan rendah.
- Dapat dipertukarkan sepenuhnya & penggantian mudah: Sesuai dengan model mainstream 180, penggantian set gigi matahari+planet+cincin, tidak perlu desain ulang.
Mengapa Memilih kami?
- Penggilingan CNC 7 sumbu: Kami mengadopsi mesin gerinda CNC 7-sumbu presisi tinggi, memegang toleransi seketat ±5μm, memastikan roda gigi bekerja dengan tenang, lancar, dan dengan daya tahan yang luar biasa.
- Keahlian teknis yang kuat:Tim R&D inti kami terdiri dari para profesional doktoral dan master yang berspesialisasi dalam teknologi roda gigi spiral bevel, memberikan dukungan teknis yang kuat untuk proyek-proyek yang kompleks.
- Pengujian ketat & presisi tinggi: Semua roda gigi menjalani pemeriksaan 100% dengan sistem metrologi Gleason. Kami dapat mencapai akurasi tingkat DIN 6 dengan kontrol ketat terhadap profil gigi dan kesalahan arah, menjaga kualitas kami pada tingkat terdepan di industri.
- Efisiensi transmisi tinggi:Desain roda gigi kami mendukung rasio reduksi satu tahap hingga 300:1, dengan efisiensi transmisi aktual mencapai lebih dari 95%, sehingga sangat meningkatkan pemanfaatan energi.
- Daya tahan & efisiensi biaya yang luar biasa:Roda gigi kami memberikan biaya siklus hidup 40% lebih rendah dan tingkat kegagalan di bawah 0,5%, memastikan pengoperasian jangka panjang yang stabil dan mengurangi biaya pemeliharaan.
- Respon cepat & waktu tunggu singkat:Didukung oleh proses produksi digital, kami mampu mempersingkat siklus pengiriman menjadi hanya 20 hari kerja, membantu Anda mempercepat pengembangan dan peluncuran proyek.
- Kemampuan desain khusus profesional: Kami menyediakan solusi roda gigi yang disesuaikan sepenuhnya untuk aplikasi yang memerlukan profil gigi kecil khusus dengan reduksi tinggi, kecepatan tinggi, beban berat, kebisingan rendah, dan khusus, berdasarkan kondisi kerja Anda yang sebenarnya.
