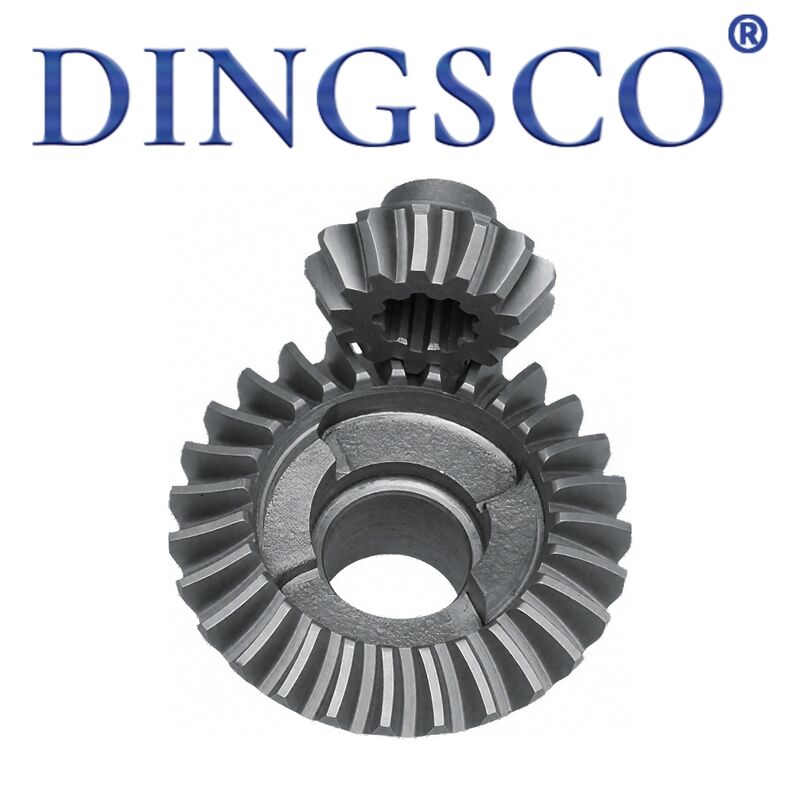

20CrMnTi Tinggi Keakuratan Zerol Bevel Gear Untuk Mesin Industri Di Cina

20CrMnTi Presisi Tinggi Zerol Bevel Gear Untuk Mesin Industri Di Cina

Roda gigi bevel Zerol adalah jenis roda gigi spiral bevel khusus dengansudut spiral titik tengah = 0°. Jejak giginya adalahmelengkung tetapi tanpa kemiringan heliks, perantara antara roda gigi bevel lurus dan roda gigi spiral standar. Itu bertahanpenyatuan terus menerus gigi melengkung dan kontak titik, ketikagaya aksial hampir nol, memungkinkan pertukaran dengan sistem bantalan roda gigi bevel lurus. Terbuat dari40Cr, 20CrMnTi, 42CrModenganpengerasan karburasi/induksi, itu fiturtransmisi halus, kebisingan rendah, tidak ada gaya dorong aksial, kapasitas beban sedang, dan pemasangan mudah. Banyak digunakan untuktransmisi daya poros berpotongan (biasanya 90°), rotasi maju/mundur, ruang terbatas, dan aplikasi penggerak presisi yang sensitif terhadap beban bantalan.

Fitur Produk

• Sudut spiral nol: Sudut spiral titik tengahm=0°, jejak gigi melengkung tanpa gaya aksial,transmisi dua arah tanpa daya dorong.
• Gigi melengkung + kontak titik: Gigi melengkung Gleason dengankontak titik lokal, pola kontak yang dapat disesuaikan,menghindari konsentrasi stres.
• Kebisingan halus & rendah: Penyambungan bertahap, dampak rendah,5–10dB lebih senyap dibandingkan bevel lurus, dekat dengan roda gigi spiral bevel.
• Tidak ada gaya aksial, bantalan sederhana: Gaya aksial ≈0, sama seperti kemiringan lurus,tidak diperlukan bantalan dorong yang rumit, struktur yang disederhanakan.
• Kekuatan sedang & tinggi: Kekuatan akar lebih baik daripada bevel lurus,kapasitas beban antara bevel lurus dan spiral.
• Dapat dipertukarkan dengan bevel lurus: Dimensi pemasangan dan gaya aksial yang sama,pengganti langsung untuk bevel lurus untuk meningkatkan kehalusan.
• Adaptasi kecepatan sedang yang luas: Kecepatan periferal yang disarankan≤5m/s, cocok untuk mesin pertanian, reduksi, peralatan mesin, peralatan jahit.
• Presisi tinggi dapat dikontrol: Tanah keAGMA 14/ISO 5, akurasi transmisi ≤10 menit busur.

Tabel Parameter Teknis

Prinsip Kerja

• Penyatuan sudut spiral nol: Sudut spiral titik tengah = 0°, gigi melengkung tetapi tanpa kemiringan aksial, tidak ada gaya aksial selama penyatuan; bantalan hanya memikul beban radial.
• Kontak titik progresif: Gigi melengkung Gleason menyatu secara bertahap dari satu ujung hingga kontak gigi penuh, benturan rendah, getaran, dan kebisingan.
• Rasio transmisi konstan: Simpul kerucut bertepatan dengan gigi berbelit-belit berbentuk bola, rasio sesaat konstan untuk gerakan presisi.
• Penggerak dua arah simetris: Pemuatan simetris dalam rotasi maju/mundur, tidak ada dorongan unilateral, cocok untuk penggerak mundur dan ganda yang sering.
• Pola kontak yang dapat disesuaikan: Zona kontak dikontrol melalui penyesuaian halus aksial/radial selama perakitan, menghindari kontak tepi dan konsentrasi tegangan.

Aplikasi Utama

• Mesin jahit industri: Penggerak sudut 90° untuk mesin kepala tinggi, jarum ganda, dan mesin sinkronisasi (misalnya, 8B/341/6B).
• Gearbox pertanian: Penggerak mundur dan dua arah kecepatan sedang untuk traktor dan pemanen, desain bantalan yang disederhanakan.
• Peredam presisi: Pereduksi planet sudut kanan dan unit sudut servo, kebisingan rendah dan tidak ada daya dorong aksial.
• Peralatan mesin: Arah spindel 90° dan mekanisme pengumpanan untuk bor dan penggilingan, halus dan senyap.
• Otomotif/EV: Perbedaan tugas ringan, mekanisme kemudi dan pintu belakang elektrik, penggerak dorong rendah dua arah.
• Instrumen presisi: Antena radar, meja putar optik, dan peralatan medis, sudut akurat, dan getaran rendah.
• Mesin tekstil/makanan: Penggerak poros berpotongan dan sering maju/mundur untuk mesin finishing dan pengemasan.
• Peningkatan bevel lurus: Penggantian roda gigi bevel lurus lama untuk meningkatkan kehalusan, mengurangi kebisingan, dan menggunakan kembali bantalan.

Keunggulan Produk

• Gaya aksial nol, biaya bantalan lebih rendah: Tidak ada gaya dorong heliks, kompatibel dengan sistem bantalan bevel lurus, struktur sederhana dan biaya rendah.
• Halus & senyap, pengalaman lebih baik: Penyambungan gigi melengkung progresif, 5–10dB lebih senyap dibandingkan bevel lurus, dekat dengan roda gigi bevel spiral.
• Simetri dua arah, pembalikan yang tahan lama: Pemuatan maju/mundur yang seimbang, tidak ada keausan unilateral dalam pembalikan yang sering, masa pakai yang lama.
• Kontak titik yang dapat disesuaikan, anti-patah: Kontak lokal + pola yang dapat disesuaikan, hindari konsentrasi stres, ketahanan benturan yang kuat.
• Kompatibel dengan bevel lurus, peningkatan mudah: Dimensi pemasangan yang sama, penggantian langsung tanpa desain ulang.
• Efisien kecepatan sedang, energi rendah: Direkomendasikan ≤5m/s, efisiensi ≥94%, lebih hemat energi dibandingkan roda gigi spiral bevel.
• Presisi yang dapat dikontrol, penggerak akurat: Ground ke AGMA 14, kesalahan sudut ≤10 menit busur, pemosisian presisi.
• Perawatan rendah, hemat biaya: Tidak ada gaya dorong aksial, keausan bantalan minimal, interval pelumasan lebih lama, tingkat kegagalan rendah.

Mengapa Memilih kami?

• Penggilingan CNC 7 sumbu: Kami mengadopsi mesin gerinda CNC 7-sumbu presisi tinggi, memegang toleransi seketat ±5μm, memastikan roda gigi bekerja dengan tenang, lancar, dan dengan daya tahan yang luar biasa.
• Keahlian teknis yang kuat:Tim R&D inti kami terdiri dari para profesional doktoral dan master yang berspesialisasi dalam teknologi roda gigi spiral bevel, memberikan dukungan teknis yang kuat untuk proyek-proyek yang kompleks.
• Pengujian ketat & presisi tinggi: Semua roda gigi menjalani pemeriksaan 100% dengan sistem metrologi Gleason. Kami dapat mencapai akurasi tingkat DIN 6 dengan kontrol ketat terhadap profil gigi dan kesalahan arah, menjaga kualitas kami pada tingkat terdepan di industri.
• Efisiensi transmisi tinggi:Desain roda gigi kami mendukung rasio reduksi satu tahap hingga 300:1, dengan efisiensi transmisi aktual mencapai lebih dari 95%, sehingga sangat meningkatkan pemanfaatan energi.
• Daya tahan & efisiensi biaya yang luar biasa:Roda gigi kami memberikan biaya siklus hidup 40% lebih rendah dan tingkat kegagalan di bawah 0,5%, memastikan pengoperasian jangka panjang yang stabil dan mengurangi biaya pemeliharaan.
• Respon cepat & waktu tunggu singkat:Didukung oleh proses produksi digital, kami mampu mempersingkat siklus pengiriman menjadi hanya 20 hari kerja, membantu Anda mempercepat pengembangan dan peluncuran proyek.
• Kemampuan desain khusus profesional: Kami menyediakan solusi roda gigi yang disesuaikan sepenuhnya untuk aplikasi yang memerlukan profil gigi kecil khusus dengan reduksi tinggi, kecepatan tinggi, beban berat, kebisingan rendah, dan khusus, berdasarkan kondisi kerja Anda yang sebenarnya.
