Set Gigi Spiral Miring Transmisi Sudut Siku Presisi dengan Karburasi & Pendinginan dan Tingkat Akurasi ISO 5-6
  • Set Gigi Spiral Miring Transmisi Sudut Siku Presisi dengan Karburasi & Pendinginan dan Tingkat Akurasi ISO 5-6
Set Gigi Spiral Miring Transmisi Sudut Siku Presisi dengan Karburasi & Pendinginan dan Tingkat Akurasi ISO 5-6

Set Gigi Spiral Miring Transmisi Sudut Siku Presisi dengan Karburasi & Pendinginan dan Tingkat Akurasi ISO 5-6

Tempat asal Changsa, Cina
Nama merek SJ, DH
Sertifikasi ISO 9001
Detail Produk
Aplikasi:
reduksi mikro, sistem otomasi, dan mesin berkinerja tinggi.
Jenis gigi:
Pasangan Roda Gigi Bevel Spiral
Bahan:
20CrMnTi, 17CrNiMo6, SCM420, atau Baja Paduan Khusus
Kode Hs:
848340
Perlakuan Panas:
Karburasi & Pendinginan
Kekerasan Permukaan:
HRC58–62
Reaksi:
≤ 6 menit busur
Efisiensi:
≥ 94%
Nilai akurasi:
ISO 5-6
Menyoroti:

Peralatan Reduktor Industri

,

Gear Reduktor

,

roda gigi miring

Syarat Pembayaran & Pengiriman
Kuantitas min Order
Dapat dinegosiasikan
Harga
Dapat dinegosiasikan
Kemasan rincian
Sesuai dengan permintaan pelanggan
Waktu pengiriman
(Pesanan sampel) 7 hari
Syarat-syarat pembayaran
T/T
Menyediakan kemampuan
Dapat dinegosiasikan
Deskripsi produk

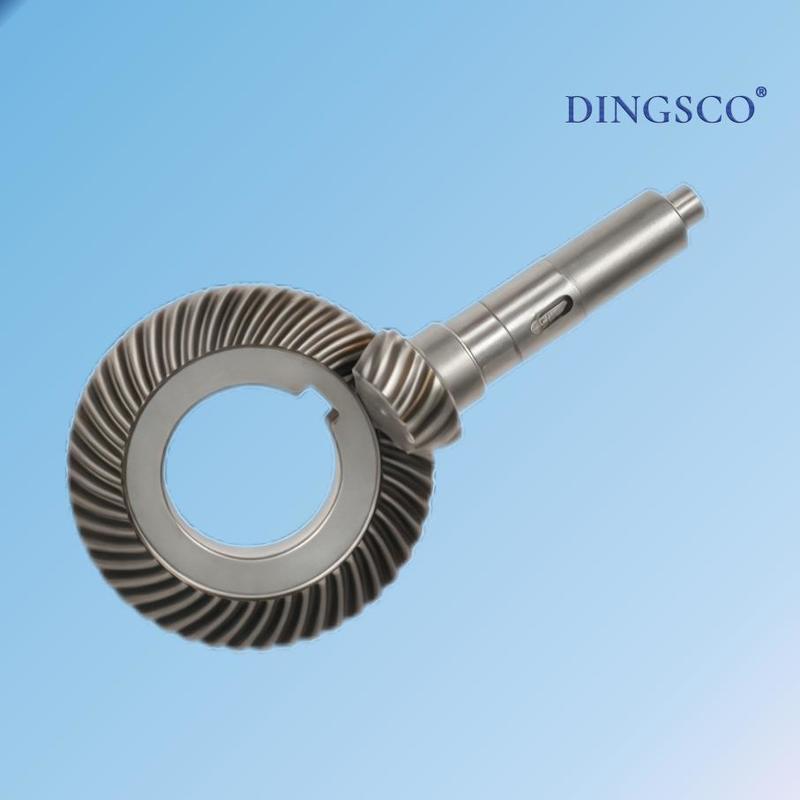

Set Gigi Bevel Spiral untuk Transmisi Sudut Kanan Presisi
set gigi bevel spiral adalah komponen transmisi mekanis presisi tinggi yang dirancang untuk mentransfer gerakan dan daya antara poros yang berpotongan, biasanya pada sudut 90 derajat. Dengan geometri gigi heliks, roda gigi ini memberikan transmisi daya yang halus, senyap, dan efisien—ideal untuk pengurang mikro, sistem otomatisasi, dan mesin berkinerja tinggi.
Struktur & Prinsip Kerja
Pasangan roda gigi ini terdiri dari:
  • Pinion Bevel (roda gigi kecil) - terhubung ke poros input, bertanggung jawab untuk menggerakkan
  • Gigi Bevel (roda gigi besar) - dipasang pada poros output, mentransmisikan gerakan pada sudut kanan
Desain bevel spiral memungkinkan keterlibatan gigi progresif, meminimalkan kebisingan dan getaran dibandingkan dengan roda gigi bevel lurus. Gigi digiling secara presisi setelah perlakuan panas untuk memastikan akurasi kontak yang sangat baik, kapasitas beban tinggi, dan masa pakai yang lama.
Spesifikasi Teknis
Jenis Gigi Pasangan Gigi Bevel Spiral
Sudut Transmisi 90° (dapat disesuaikan 60°-120°)
Rentang Modul m0.8 - m6
Akurasi Permukaan Gigi AGMA 10-12 / DIN 6
Rasio Gigi 1:1 hingga 1:10
Material 20CrMnTi, 17CrNiMo6, SCM420, atau Baja Paduan Kustom
Perlakuan Panas Karburasi & Pendinginan (Kekerasan Permukaan HRC58-62)
Penggilingan Gigi Digiling Presisi untuk Kebisingan Rendah
Finishing Permukaan Ra ≤ 0.8 μm
Backlash ≤ 6 arcmin (tipe presisi)
Efisiensi ≥ 94%
Pelumasan Oli atau gemuk roda gigi sintetis
Lingkungan Aplikasi -20°C ~ +120°C
Proses Manufaktur
  1. Pemotongan Gigi CNC - Pusat pemotongan gigi Gleason atau Klingelnberg canggih memastikan geometri spiral yang sempurna
  2. Perlakuan Panas - Dikarburasi dan didinginkan untuk kekerasan permukaan sambil mempertahankan ketangguhan inti
  3. Penggilingan Gigi - Penggilingan presisi tinggi mencapai kebisingan rendah dan backlash minimal
  4. Penyeimbangan Dinamis - Menjamin pengoperasian yang mulus pada kecepatan tinggi
  5. Inspeksi & Pengujian - Setiap roda gigi menjalani runout, kontak gigi, dan verifikasi torsi sebelum pengiriman

Tag:

Helical bevel reducer,

Peredam Roda Gigi Heliks,

Bevel Spiral Reducer Gearbox
