Gigi Penggilingan Hipoid Rasio Reduksi Tinggi untuk Gearbox Industri Presisi

Gigi Gerinda Hipoid Rasio Reduksi Tinggi untuk Gearbox Industri Presisi

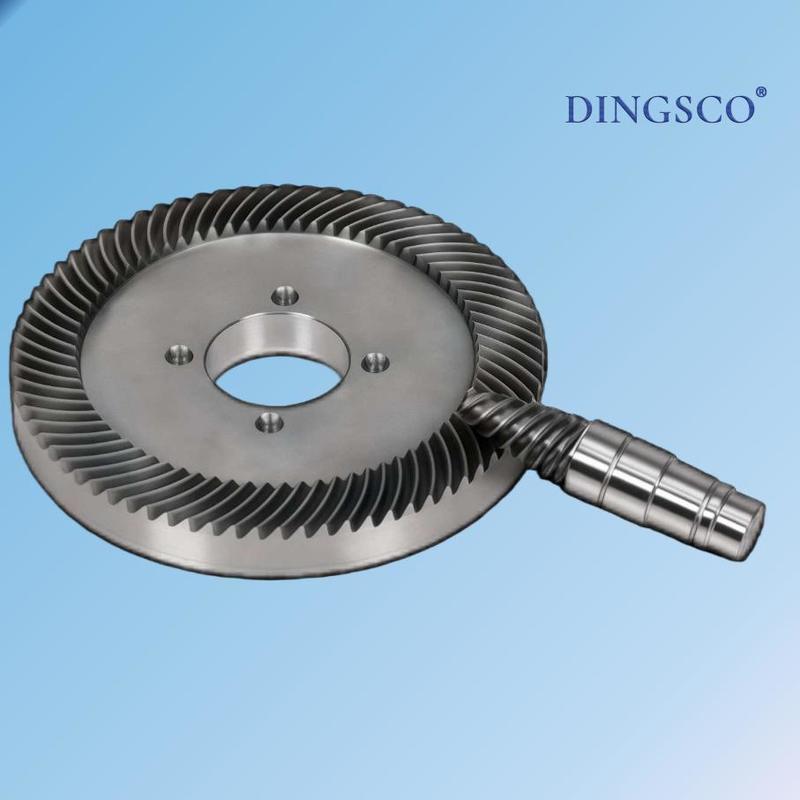

Gigi gerinda hipoid rasio-tinggi adalah gigi sumbu bertingkat rasio tinggi yang diproduksi melalui proses gerinda presisi. Desainnya menggabungkan karakteristik offset dari gigi hipoid dengan kekompakan penggerak cacing, membuatnya cocok untuk skenario transmisi presisi tinggi dan beban tinggi.

Fitur Struktural

Gigi hipoid dicirikan oleh sumbu yang tidak berpotongan dan offset, menciptakan geometri spasial unik yang memperpanjang garis kontak dan meningkatkan jumlah pasang gigi yang bersinggungan selama pengoperasian.
Struktur khas ini memungkinkan transmisi torsi yang lebih halus dan kapasitas beban yang lebih tinggi.
Setelah penggerindaan presisi, permukaan gigi mencapai akurasi luar biasa, kehalusan tinggi, dan kesalahan profil minimal, memastikan kinerja dan daya tahan yang sangat baik.

Keunggulan Kinerja

• Rasio Reduksi Tinggi:
  Mampu mencapai rasio transmisi yang besar dalam struktur yang ringkas, gigi memenuhi persyaratan aplikasi yang membutuhkan torsi tinggi dan kecepatan rendah, secara efektif mengurangi kecepatan putaran sambil meningkatkan keluaran torsi.

• Transmisi Halus dan Kebisingan Rendah:
  Karena karakteristik persinggungan yang dioptimalkan, gigi hipoid beroperasi dengan dampak dan getaran minimal, memastikan penyaluran daya yang stabil dan kebisingan rendah, cocok untuk lingkungan dengan standar kontrol kebisingan yang ketat.

• Kapasitas Beban yang Sangat Baik:
  Desain geometris khusus yang dikombinasikan dengan penggerindaan presisi secara signifikan meningkatkan kekuatan kontak permukaan gigi dan kekuatan tekuk akar, memungkinkan gigi berkinerja andal di bawah beban berat dan kondisi tugas berkelanjutan.

  ---




  Bidang Aplikasi

  • Industri Otomotif:
    Banyak digunakan dalam pereduksi utama kendaraan, terutama untuk sistem penggerak roda belakang dan empat roda, memastikan transfer daya yang halus dan efisien di bawah berbagai kondisi jalan sambil meningkatkan kenyamanan berkendara.

  • Sektor Dirgantara:
    Penting dalam sistem transmisi mesin pesawat, mekanisme penarikan roda pendaratan, dan sistem kritis lainnya di mana keandalan dan presisi di bawah kondisi ekstrem adalah yang terpenting.

  • Otomatisasi Industri:
    Menyediakan transmisi gerakan yang akurat dan stabil untuk robot dan lini produksi otomatis, memungkinkan pengurangan kecepatan dan kontrol posisi yang presisi.

  • Instrumen Presisi:
    Digunakan dalam perangkat optik dan peralatan pengukur elektronik, memastikan akurasi pengukuran dan pengoperasian bebas getaran melalui transmisi presisi tinggi.

    ---




    Spesifikasi Kunci – Gigi Gerinda Hipoid Rasio Reduksi Tinggi

    Rasio Reduksi	5:1 – 30:1
    Material	20CrMnTi / 40Cr / 42CrMo
    Perlakuan Panas	Karburasi & Quenched (HRC 58–62)
    Akurasi Gigi	DIN 6 / AGMA 11
    Finishing Permukaan Gigi	Ra ≤ 0.8 μm
    Kapasitas Torsi	Hingga 5000 N·m
    Efisiensi	≥ 94%
    Tingkat Kebisingan	≤ 65 dB
